Guía de Comunicación Industrial para Parques de Energías Renovables

Descubra la solución técnica ideal para resolver problemas de interoperabilidad y robustez en los sistemas de comunicación industrial (SCADA) de parques renovables a gran escala.

1. Desafío Técnico: Fragmentación y Vulnerabilidad del Sistema de Control

Los parques solares y eólicos a gran escala suelen integrar inversores, seguidores solares, sensores meteorológicos y sistemas de protección de múltiples fabricantes y tecnologías. Esta heterogeneidad genera una arquitectura de control fragmentada basada en protocolos propietarios (Modbus RTU/TCP, PROFIBUS, DNP3, entre otros), lo que se traduce en los siguientes problemas operativos:

• Interoperabilidad Limitada: La comunicación directa entre dispositivos es compleja o imposible, requiriendo pasarelas (gateways) de protocolo personalizadas que introducen puntos únicos de fallo, latencia adicional y mayor costo de mantenimiento.

• Falta de un Modelo de Datos Común: Los datos de cada fabricante tienen estructuras semánticas diferentes. Para el sistema SCADA central, un valor de «potencia activa» de un inversor ‘A’ puede ser interpretado de forma distinta al mismo dato de un inversor ‘B’, dificultando el análisis unificado y la toma de decisiones.

• Vulnerabilidad Física y Cibernética: Los gabinetes de campo convencionales pueden no ofrecer la protección ambiental adecuada (polvo, humedad, corrosión), comprometiendo la electrónica de comunicaciones. Simultáneamente, muchos protocolos heredados carecen de mecanismos de seguridad robustos, dejando la red de control expuesta.

2. La solución: Arquitectura de Comunicación Unificada Kaise

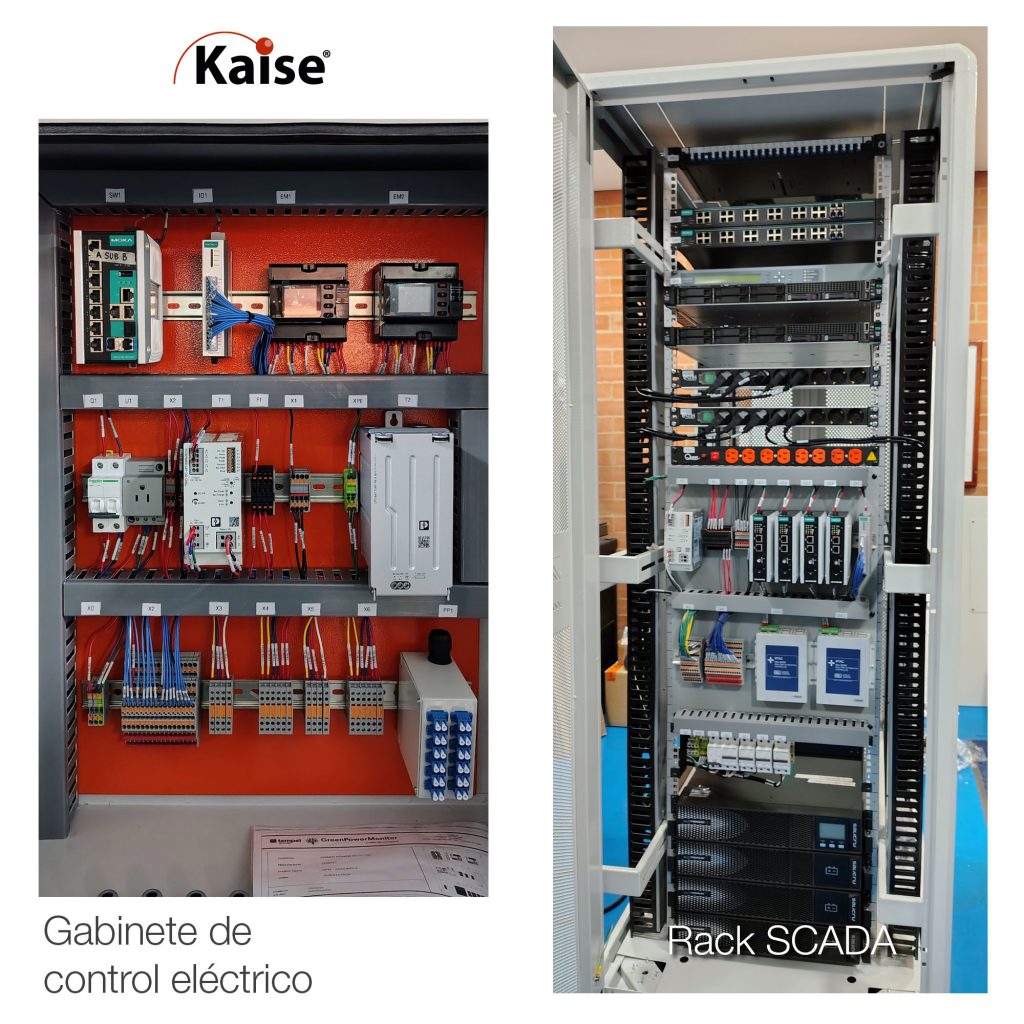

Foto real Gabinete y Rack SCADA Kaise

La solución propuesta se fundamenta en la implementación de una infraestructura física robusta y una capa de comunicación estandarizada, creando un sistema de comunicación industrial a la medida del parque.

Capa Física: Gabinetes de Control con Diseño para Comunicaciones

Los Gabinetes de Control Eléctrico Kaise se diseñan no solo como contenedores, sino como nodos de consolidación de datos fortificados. Sus características técnicas abordan los puntos de fallo físicos:

• Protección Ambiental Certificada: Construidos con clasificaciones NEMA 4/4X (a prueba de agua y corrosión) o NEMA 12/13 (resistencia al polvo y aceites), garantizan la integridad del hardware de comunicaciones (switches, convertidores de fibra óptica, gateways) en condiciones extremas.

• Diseño Modular y Gestión Térmica: Permiten la integración ordenada y escalable de equipos de comunicaciones industriales, con gestión de flujo de aire optimizada para prevenir sobrecalentamientos y asegurar la vida útil de los componentes electrónicos.

• Cableado Estructurado Integrado: Incluyen bandejas, pasacables y sistemas de terminación (patch panels) que organizan el cableado de datos (Ethernet, fibra óptica), minimizando interferencias y facilitando el mantenimiento.

Capa Lógica: Racks SCADA con Núcleo OPC UA

Los Racks SCADA Kaise incorporan servidores que implementan el estándar OPC UA (Arquitectura Unificada) como columna vertebral de las comunicaciones. Este protocolo resuelve los problemas de interoperabilidad y seguridad de la siguiente manera:

• Independencia de Plataforma y Fabricante: OPC UA permite que dispositivos de diferentes marcas intercambien información de manera nativa, eliminando la necesidad de pasarelas de protocolo propietarias y simplificando la arquitectura.

• Modelo de Información Enriquecido y Unificado: Más allá de transportar valores simples, OPC UA define un espacio de direcciones donde cada dato (ej., temperatura del transformador) se describe con metadatos (unidades, rango, descripción). Esto permite una interpretación semántica común en todo el sistema.

• Seguridad Integrada de Fábrica: El protocolo incorpora mecanismos de cifrado de datos, autenticación mutua entre cliente y servidor mediante certificados digitales, y control de acceso basado en roles, protegiendo la integridad y confidencialidad de la información de control.

• Arquitecturas de Comunicación Flexibles: Soporta el modelo tradicional Cliente-Servidor para consultas bajo demanda y el modelo Publicar/Suscribir (PubSub), ideal para distribuir datos de eventos o alarmas a múltiples sistemas con baja latencia, facilitando la integración con plataformas en la nube o de análisis de datos.

3. Implementación y Beneficios Técnicos

La implementación de esta arquitectura sigue un proceso estructurado: 1) Sustitución de gabinetes de campo por unidades Kaise en ubicaciones críticas; 2) Instalación de los Racks SCADA centrales; 3) Configuración de servidores OPC UA para crear un modelo de datos unificado del parque; 4) Conexión de los dispositivos de campo (a través de sus controladores nativos o gateways ligeros) al servidor OPC UA.

La adopción de esta solución resuelve los desafíos planteados y genera beneficios operativos cuantificables. La siguiente tabla resume el impacto técnico directo:

La solución Kaise propone una evolución desde una arquitectura de control fragmentada y vulnerable hacia un sistema unificado, seguro y preparado para el futuro. Al combinar la robustez física certificada de sus gabinetes con la interoperabilidad y seguridad nativas del estándar OPC UA en sus sistemas SCADA, se establece una base de comunicaciones confiable.

Esta infraestructura no solo resuelve los problemas inmediatos de integración y disponibilidad, sino que también provee la plataforma de datos estructurada necesaria para implementar estrategias avanzadas de operación y mantenimiento, maximizando el retorno de la inversión del activo renovable.
